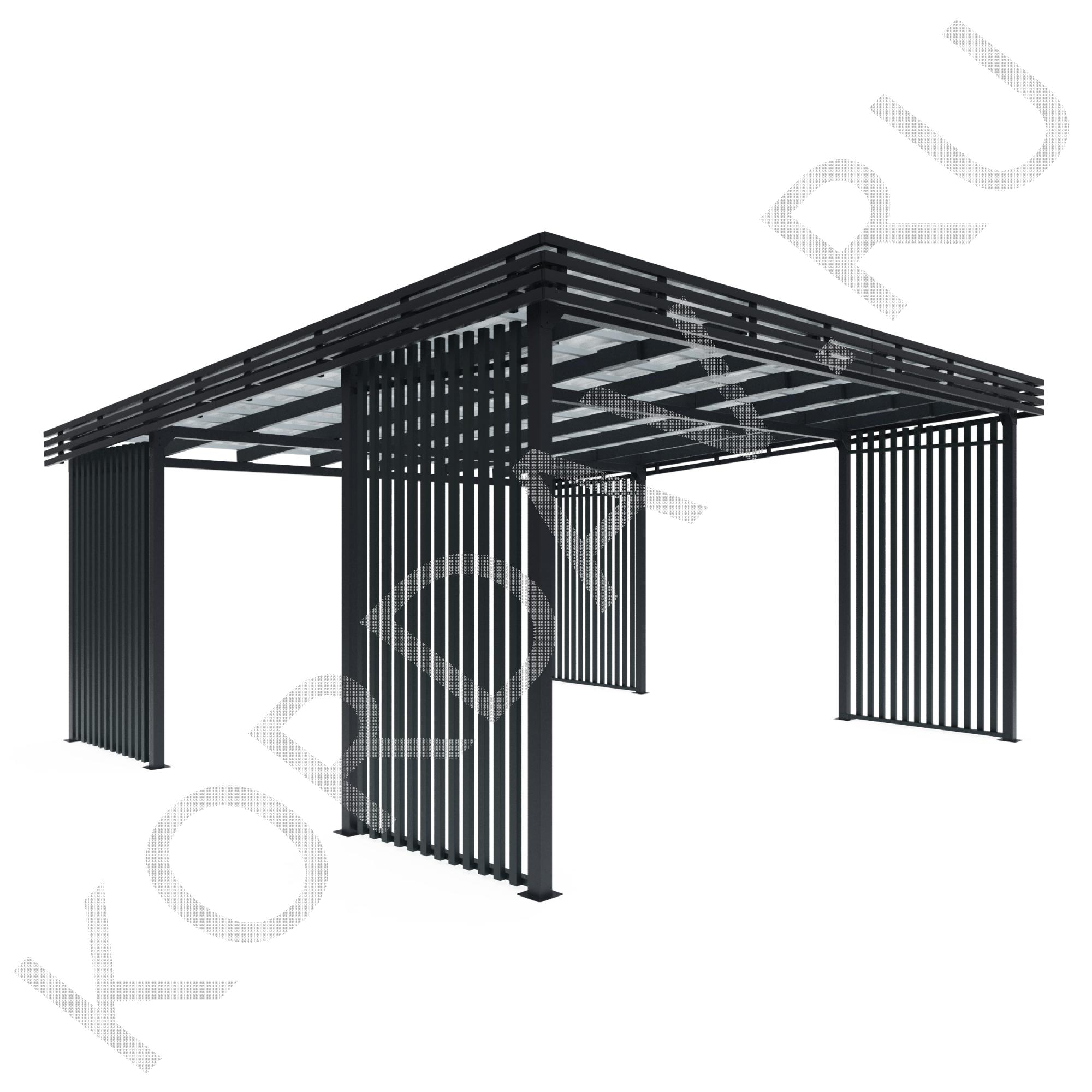

Техническая спецификация навеса
1. Несущая конструкция (каркас)
Каркас навеса выполнен из высокопрочной стальной профильной трубы, обеспечивающей устойчивость к динамическим и статическим нагрузкам, включая ветровые и снеговые воздействия.
Вертикальные стойки
Четыре стойки изготовлены из квадратной стальной трубы сечением 100×100 мм.
- Две передние стойки имеют высоту 3000 мм;
- Две задние стойки — 3138 мм, что обеспечивает необходимый уклон кровли.
Нижние концы каждой стойки оснащены квадратными фланцами 200×200 мм, предназначенными для жёсткого крепления к закладным деталям, заделанным в бетонный фундамент на глубину не менее 600 мм. Фундамент выполнен из бетона класса не ниже B20 с армированием в соответствии с проектом.
Верхняя обвязка (ригель)
По периметру верхней части каркаса укладывается горизонтальный опорный брус размером 6800×235×100 мм (длина × высота × ширина), выполненный из стальной трубы аналогичной прочности.
Брус надёжно фиксируется к вертикальным стойкам с помощью стальных накладок 210×210×5 мм, закреплённых болтами M16 класса прочности 8.8.
Эта конструкция служит основанием для монтажа стропильной системы и равномерно распределяет нагрузки от кровли на опоры.
Боковые решётки
С обеих сторон навеса установлены вентиляционные решётки из стального профиля 60×40 мм.
Габариты каждой решётки: 1800 мм (высота) × 2970 мм (длина) × 100 мм (глубина), с шагом между элементами 150–200 мм для обеспечения циркуляции воздуха и защиты от крупного мусора.
Конструкция выполнена в виде одного комплекта — по одному на каждую боковую сторону.
2. Кровельная система
Кровля навеса реализована по классической деревянной стропильной схеме с применением оцинкованного профилированного покрытия, обеспечивающего долговечность, герметичность и устойчивость к коррозии.
Стропила
Стропильные ноги изготовлены из сухой хвойной древесины (сосна/ель) класса прочности С24. Сечение — 150×50 мм.
Установлены с шагом 600–800 мм вдоль уклона кровли, надёжно закреплены на верхней обвязке и, при необходимости, на коньковом брусе. Все элементы высушенны до влажности не выше 18%.
Обрешётка
Обрешётка выполнена из сухой хвойной древесины сечением 50×50 мм.
Уложена перпендикулярно стропилам с шагом 300–400 мм — в соответствии с требованиями производителя профнастила НС-35 для обеспечения равномерной нагрузки и надёжного крепления.
Кровельное покрытие
Покрытие — оцинкованный профилированный лист марки НС-35 с полимерным защитным покрытием (полиэстер, цвет по согласованию, стандарт RAL 7016).
Толщина металла — не менее 0,5 мм. Размеры листа: эффективная ширина 1000–1060 мм, длина 4000 мм.
Для полного покрытия кровли требуется 16 листов, включая комплект торцевых и нащельных планок.
Поставляется как единый комплект, готовый к монтажу.
3. Боковая обшивка
Боковые стены и цокольный пояс выполнены из стального профиля 60×40 мм, установленного вертикально и горизонтально для обеспечения защиты от ветра, дождя и механических повреждений.
Обшивка состоит из двух уровней:
- Вертикальные панели — по всей высоте боковых стен;
- Горизонтальный цокольный пояс — в нижней части, для отвода влаги и усиления жёсткости конструкции.
Конструкция выполнена в виде одного комплекта — по одному на каждую сторону навеса.
Все элементы подвергнуты антикоррозийной обработке — оцинковке или порошковому покрытию, соответствующему требованиям ГОСТ 14918.
4. Общие требования
- Все деревянные элементы обработаны антисептиком и огнебиозащитой в соответствии с ГОСТ 16363.
- Металлические детали оцинкованы или покрыты порошковой краской с толщиной защитного слоя не менее 60 мкм.
- Крепёж — болты, саморезы, гайки — из нержавеющей стали или оцинкованной стали класса прочности не ниже 4.6.
- Все соединения выполнены с использованием шайб и затянуты с соблюдением расчётного момента.
- Монтаж осуществляется на подготовленный бетонный фундамент с точным соблюдением геометрии и вертикальности.
Конструкция соответствует требованиям СП 31-101-2002 и ГОСТ Р 57589-2017, обеспечивая безопасную и долговечную эксплуатацию в условиях открытого воздуха.
Техническая спецификация разработана с учётом надёжности, эстетики и эксплуатационной долговечности, обеспечивая функциональность навеса на протяжении всего срока службы.
