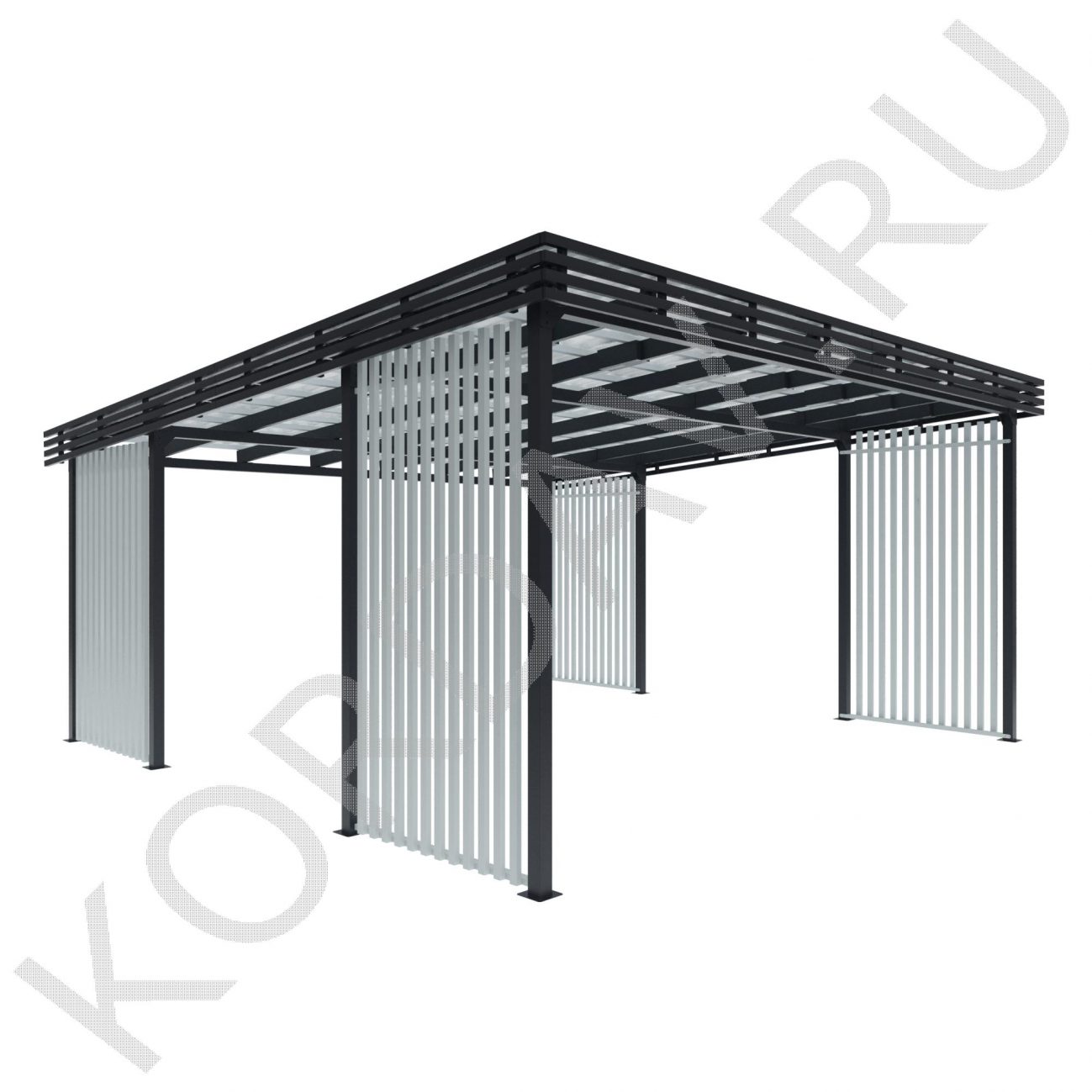

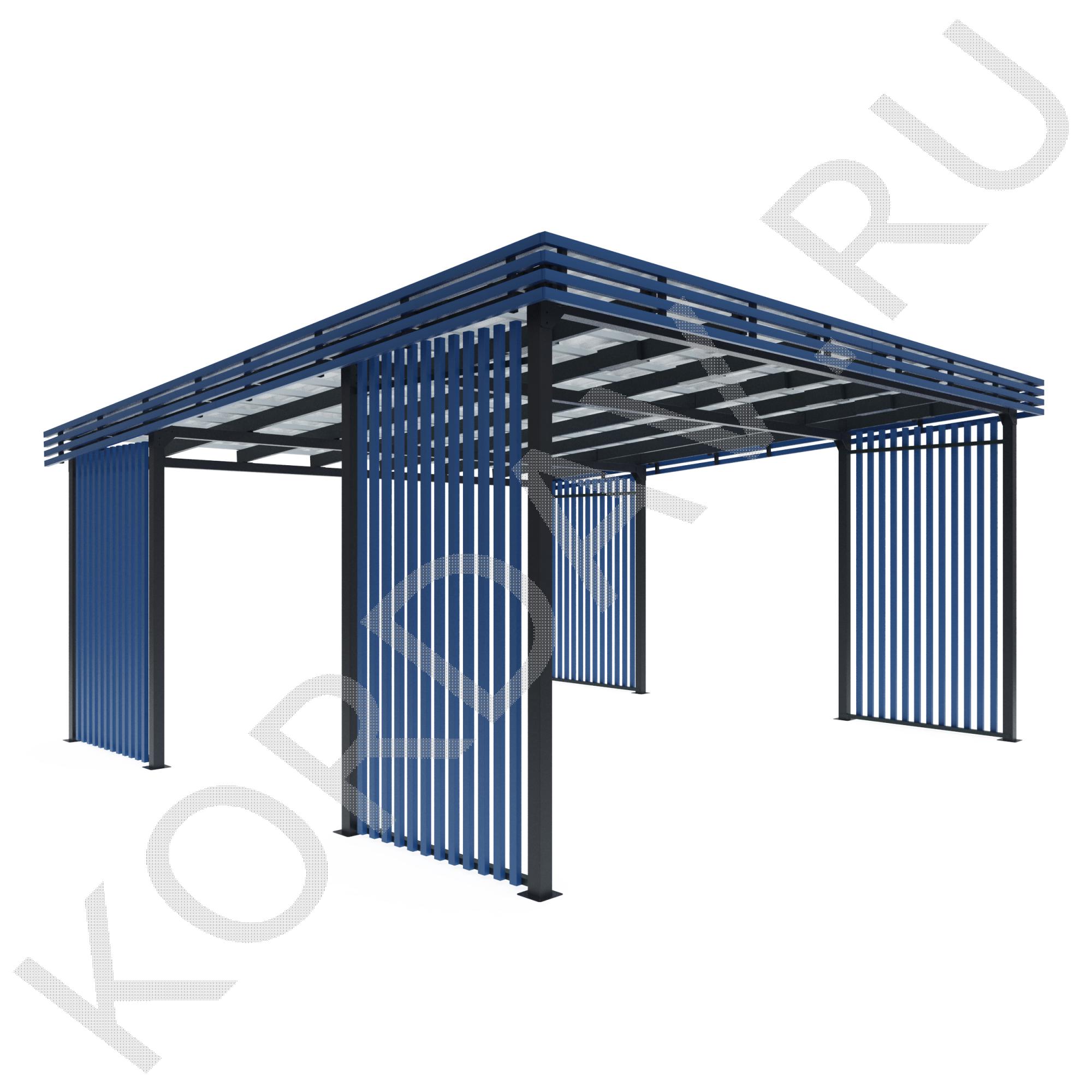

Навес для машин Дерево НДМ 4

Описание

Техническая спецификация навеса

1. Несущая конструкция (каркас)

Каркас навеса выполнен из высокопрочных стальных профильных труб с надёжными болтовыми соединениями, обеспечивающими жёсткость, устойчивость к ветровым и снеговым нагрузкам, а также долговечность в условиях открытой эксплуатации.

1.1. Вертикальные стойки
Вертикальные опоры изготовлены из квадратной стальной трубы сечением 100×100 мм. Их количество и высота рассчитаны для формирования заданного уклона кровли:

• Две передние стойки — высотой 3000 мм;
• Две задние стойки — высотой 3138 мм (обеспечивают уклон кровли около 5,5%).

Нижние концы стоек оснащены квадратными фланцами 200×200 мм, которые жёстко крепятся к закладным деталям, заделанным в бетонный фундамент на глубину не менее 600 мм. Бетон фундамента — класса не ниже B20, армирование выполняется в соответствии с проектной документацией.

1.2. Верхняя обвязка (ригель)
Продольная верхняя обвязка выполнена из стальной прямоугольной трубы размером 6800×235×100 мм (длина × высота × ширина), аналогичной по материалу и прочности стойкам.

Крепление к стойкам осуществляется с помощью стальных накладок 210×210×5 мм, фиксируемых болтами M16 класса прочности 8.8.
Основная функция ригеля — равномерное распределение нагрузок от кровельной системы на вертикальные опоры и служить базой для монтажа стропильных элементов.

1.3. Боковые решётки (вентиляционные панели)
Боковые стороны навеса выполнены из прямоугольных стальных труб 60×40 мм, образующих вертикальные решётки размером 1800×2970×100 мм (высота × длина × глубина).

Предусмотрен один комплект на обе стороны. Решётки установлены с шагом 150–200 мм, обеспечивая:

• эффективную циркуляцию воздуха под кровлей;
• защиту от крупного мусора и птиц;
• визуальную лёгкость и архитектурную выразительность конструкции.

---

2. Кровельная система

Кровля выполнена по классической деревянной стропильной схеме с оцинкованным профилированным покрытием, обеспечивающим надёжную защиту от атмосферных воздействий, УФ-излучения и коррозии.

2.1. Стропила
Стропильные ноги изготовлены из сухой хвойной древесины (сосна/ель) класса прочности С24. Сечение — 150×50 мм.

Установлены с шагом 600–800 мм вдоль уклона кровли, закреплены на верхней обвязке и, при наличии, на коньковом брусе. Все элементы предварительно высушенны до влажности не более 18%.

2.2. Обрешётка
Обрешётка выполнена из сухой хвойной древесины сечением 50×50 мм. Установлена перпендикулярно стропилам с шагом 300–400 мм — в соответствии с требованиями производителя профнастила НС-35 для обеспечения надёжного крепления и равномерного распределения нагрузки.

2.3. Кровельное покрытие
Покрытие — оцинкованный профилированный лист марки НС-35 с полимерным покрытием (полиэстер, цвет по согласованию, стандарт — RAL 7016).

Толщина металла — не менее 0,5 мм. Размеры листа: эффективная ширина 1000–1060 мм, длина — 4000 мм.
Для полного покрытия кровли требуется 16 листов, включая комплект крепежа, торцевых и нащельных планок.
Поставляется как один полный комплект, готовый к монтажу.

---

3. Боковая обшивка

Боковые стены навеса выполнены из сухой хвойной древесины (сосна/ель) класса С24 сечением 60×40 мм.

Обшивка выполнена в двух уровнях:

• Вертикальные планки — по всей высоте боковых стен, обеспечивая защиту от ветра и дождя;
• Горизонтальный цокольный пояс — в нижней части, для защиты от влаги, механических повреждений и улучшения эстетики.

Предусмотрен один комплект на обе стороны. Все элементы обработаны двойной пропиткой:

• Антисептиком — для защиты от гниения и грибка;
• Огнебиозащитой — в соответствии с ГОСТ 16363.

Поверхность готова к эксплуатации на открытом воздухе без дополнительной окраски.

---

4. Общие требования к исполнению

• Деревянные элементы — обработаны антисептиком и огнебиозащитой, влажность не превышает 18%.
• Металлические элементы — оцинкованы по ГОСТ 14918 или покрыты порошковой краской с толщиной защитного слоя не менее 60 мкм.
• Крепёж — болты, гайки, саморезы — из нержавеющей стали (классы A2/A4) или оцинкованной стали, класс прочности не ниже 4.6. Все соединения выполнены с применением шайб и затянуты с соблюдением расчетного момента.
• Сварные соединения — отсутствуют трещины, поры и непровары; выполнены в соответствии с требованиями СП 70.13330.
• Монтаж — производится на подготовленный бетонный фундамент с точным соблюдением геометрии, горизонтальности и вертикальности элементов.

Конструкция полностью соответствует нормативным требованиям:

• СП 31-101-2002 «Проектирование и строительство навесов и перекрытий»;
• ГОСТ Р 57589-2017 «Навесы и крыши из металлических конструкций».

---

Техническая спецификация разработана с учётом долговечности, безопасности и эстетики, обеспечивая надёжную эксплуатацию навеса в течение всего срока службы.
